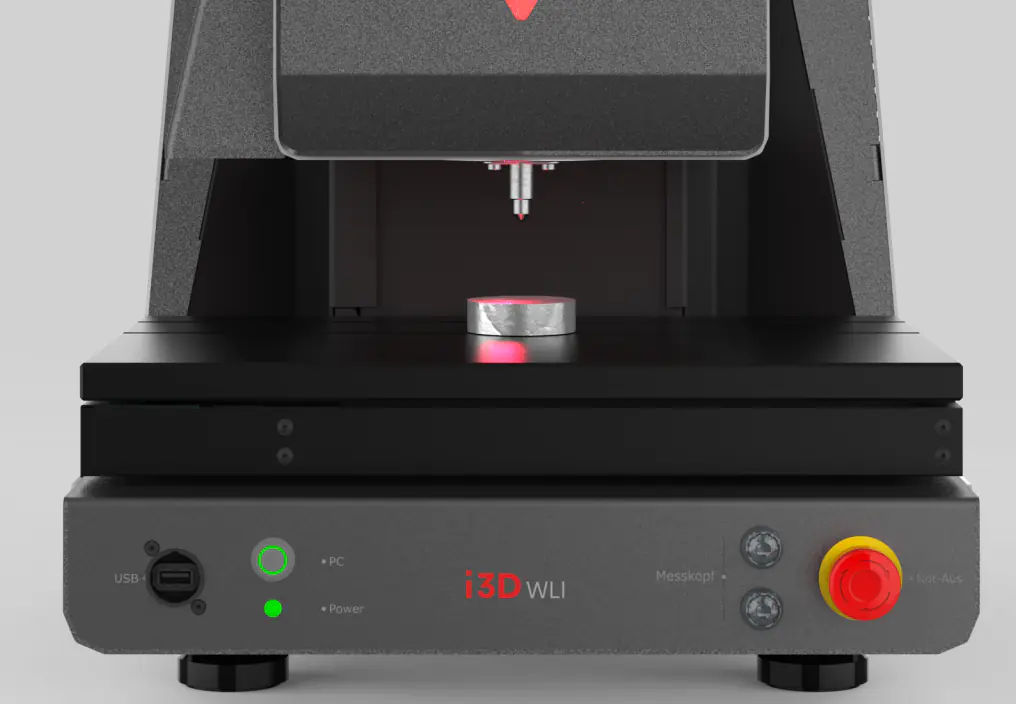

XY-Kreuztisch
Hochpräzise Bewegungssteuerung für automatisierte Messreihen über Bauteile oder Probenarrays hinweg.
i3D® WLI PRO
Jetzt entdecken
Imprintec - Material Testing Solutions.
i3D® WLI PRO
Dehngrenze RIp 0,2, Zugfestigkeit RIm und Duktilität aus Prüfeindrücken – i3D®
Automatisierte Hochdurchsatzprüfung zur schnellen Analyse von mechanischen Eigenschaften – ideal für Parameterstudien und die Entwicklung neuer Legierungen.
Demo anfragen Angebot anfragen

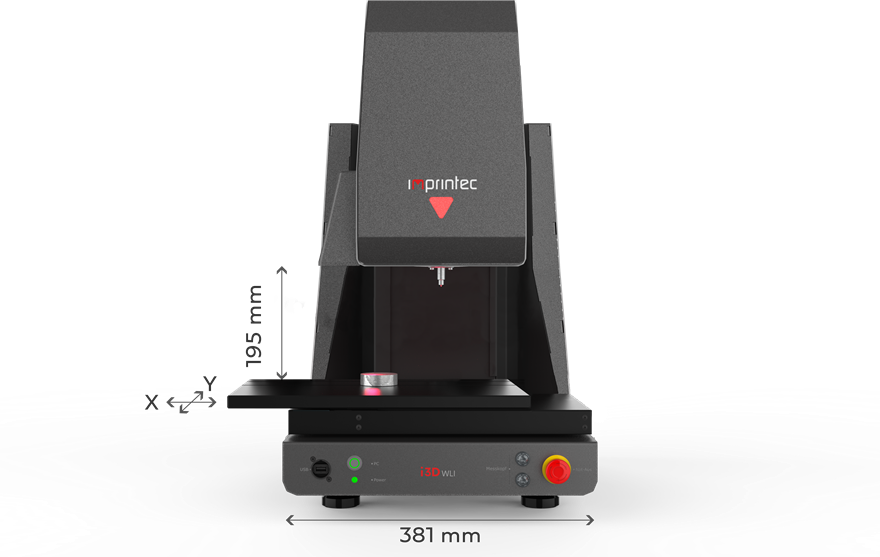

Vollautomatisierte Prüfabläufe dank XY-Kreuztisch und positionierbarem Messkopf in der Z‑Achse.
Technische Funktionen des i3D® WLI PRO
| Funktion | Beschreibung |
|---|---|
| Eindruckverfahren | Prüfung von metallischen Werkstoffen zur Ermittlung von RIp0,2 Dehngrenze und RIm Zugfestigkeit gemäß DIN SPEC 4864 – ohne Zugprobe |
| Messzeit (Standardmodus) | Ca. 72 Sekunden pro Messpunkt |
| Messzeit (Highspeed-Modus) | Optional: Superspeed-System für Messzeiten ab ca. 20 Sekunden pro Punkt |
| XY-Kreuztisch | Automatisierte Probenpositionierung im Rasterverfahren – ideal für Mehrpunktmessung und Bauteilanalysen |
| Übersichtskamera | Visuelle Erkennung und exakte Platzierung der Messpunkte für dokumentierbare Prüfergebnisse |
| 3D-Oberflächenmessung (optional) | Weißlichtinterferometrie für optische Höhenverläufe und Topografieanalysen |
Hauptfunktionen im Detail
Übersichtskamera
Die integrierte Kamera erlaubt eine bildgestützte Auswahl und Kontrolle der Messpunkte – für optimale Reproduzierbarkeit.

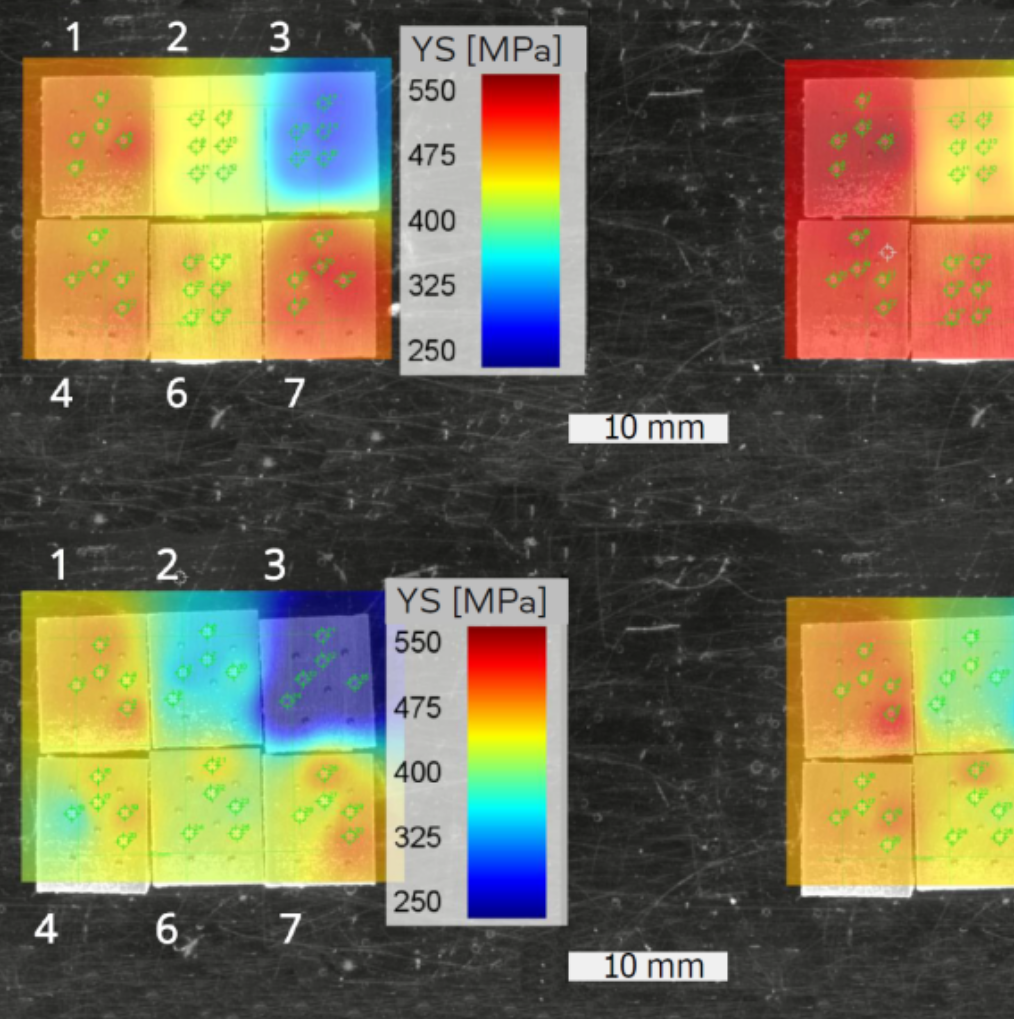

Multisample Screening
Vollautomatisierte Mehrpunktprüfung auf mehreren Proben oder innerhalb eines Bauteils – perfekt für Serienprüfungen, Gefüge- oder Prozessanalysen.

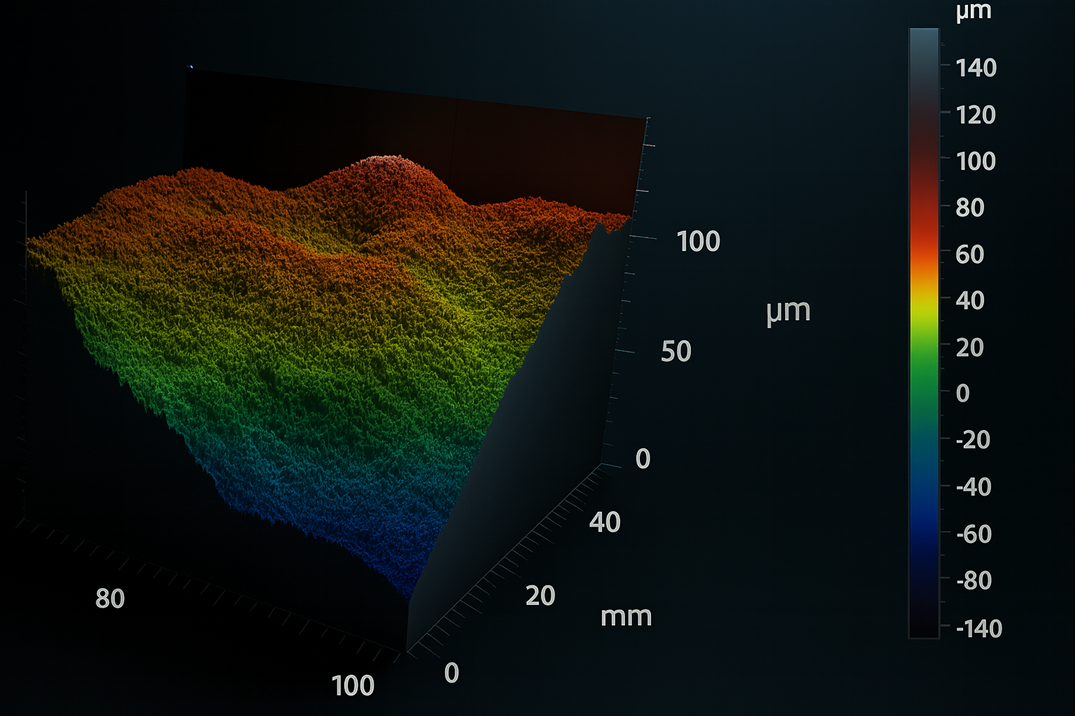

Optionale 3D-Messung
Hochpräzises Weißlichtinterferometer wird freigeschaltet zur eigenständigen Nutzung.

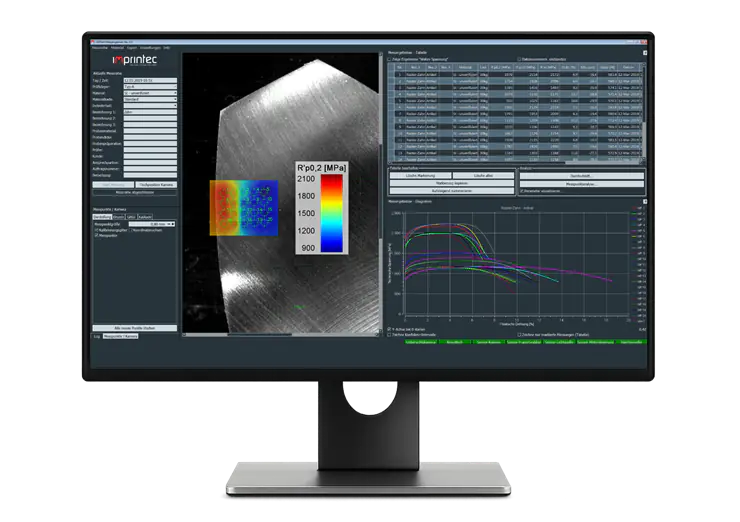

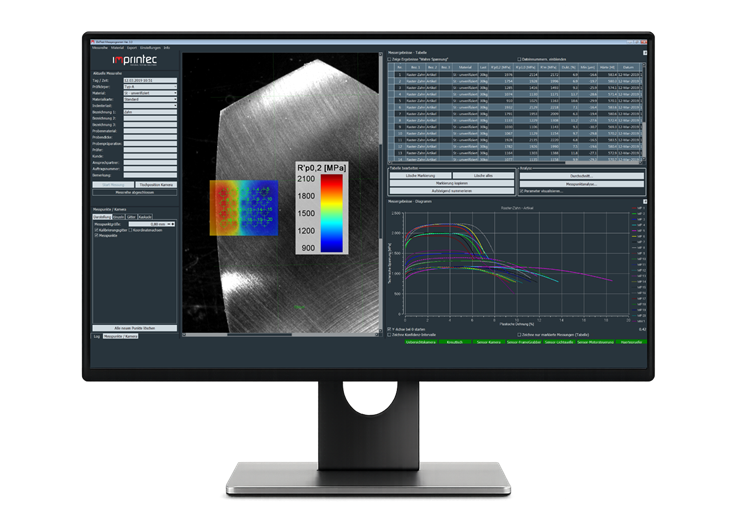

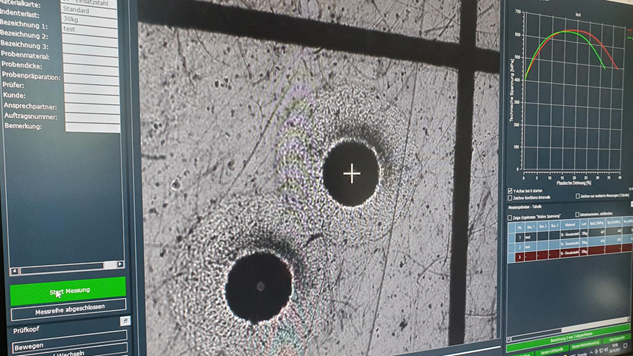

i3D® Software
i3D® in allen Imprintec Prüfgeräten. Inverse FEM‑Berechnungsmodelle zur Charakterisierung von Spannungs‑Dehnungskurven aus Prüfeindrücken.
Mehr zur inversen FEM Berechnung
Inverse FEM‑Berechnung – Schnelle Ermittlung mechanischer Kennwerte durch Prüfeindrücke
Das innovative Eindruckverfahren nach DIN SPEC 4864 ermöglicht eine zerstörungsarme, präzise und automatisierte Bestimmung von Dehngrenze (RIp0,2), Zugfestigkeit (RIm) und Fließkurven – ohne klassische Zugprobe. Dabei nutzt das Verfahren einen kleinen Prüfeindruck, dessen dreidimensionale Geometrie (inklusive Materialaufwurf oder „pile‑up“) optisch vermessen wird. Anschließend wertet ein intelligenter Algorithmus auf Basis inverser Finite‑Elemente‑Modelle den Eindruck aus und liefert Ihnen innerhalb kürzester Zeit die relevanten Festigkeitskennwerte. Dank dieser Methode entfällt der aufwendige Schritt der Probenpräparation für Zugversuche. Stattdessen erhalten Sie lokal, schnell und direkt aussagekräftige Materialdaten – ideal für kleinformatige Bauteile, strukturierte Werkstoffe oder serielle Analysen. Dieser Ansatz ist nicht nur deutlich kosteneffizienter und zeitsparender, sondern eröffnet auch neue Anwendungsmöglichkeiten in Forschung, Entwicklung und Qualitätssicherung.
Mehr zur PrüftechnologieDetails zur Beschaffung i3D® WLI PRO
Lieferzeit
Aktuell ca. 16 Wochen nach Bestellung (ab Werk)
Geräteklassen
Neugeräte
Vorführmodelle (nach Absprache)
Generalüberholte Geräte (auf Anfrage)
Vertragsarten
Kauf (Einmalzahlung)
Leasing (flexibel vereinbar)
Optionale Module
3D-Oberflächenmessung per Weißlichtinterferometrie (WLI)
Superspeed-Modus (ca. 20 Sekunden Messzeit)
Softwarepakete
