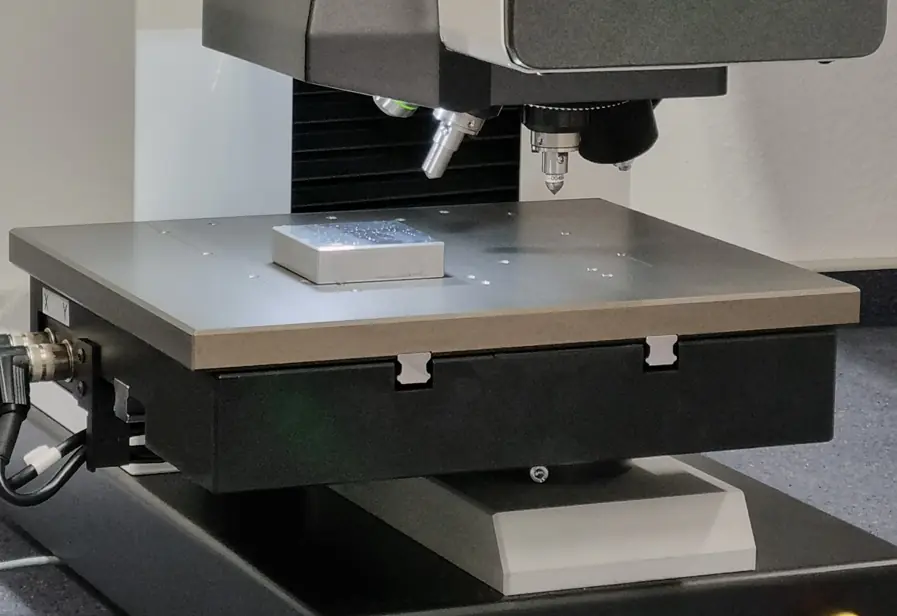

XY-Kreuztisch
Hochpräzise Bewegungssteuerung für automatisierte Messreihen über Bauteile oder Probenarrays hinweg.
i3D® BVR
Jetzt entdeckenImprintec - Material Testing Solutions.

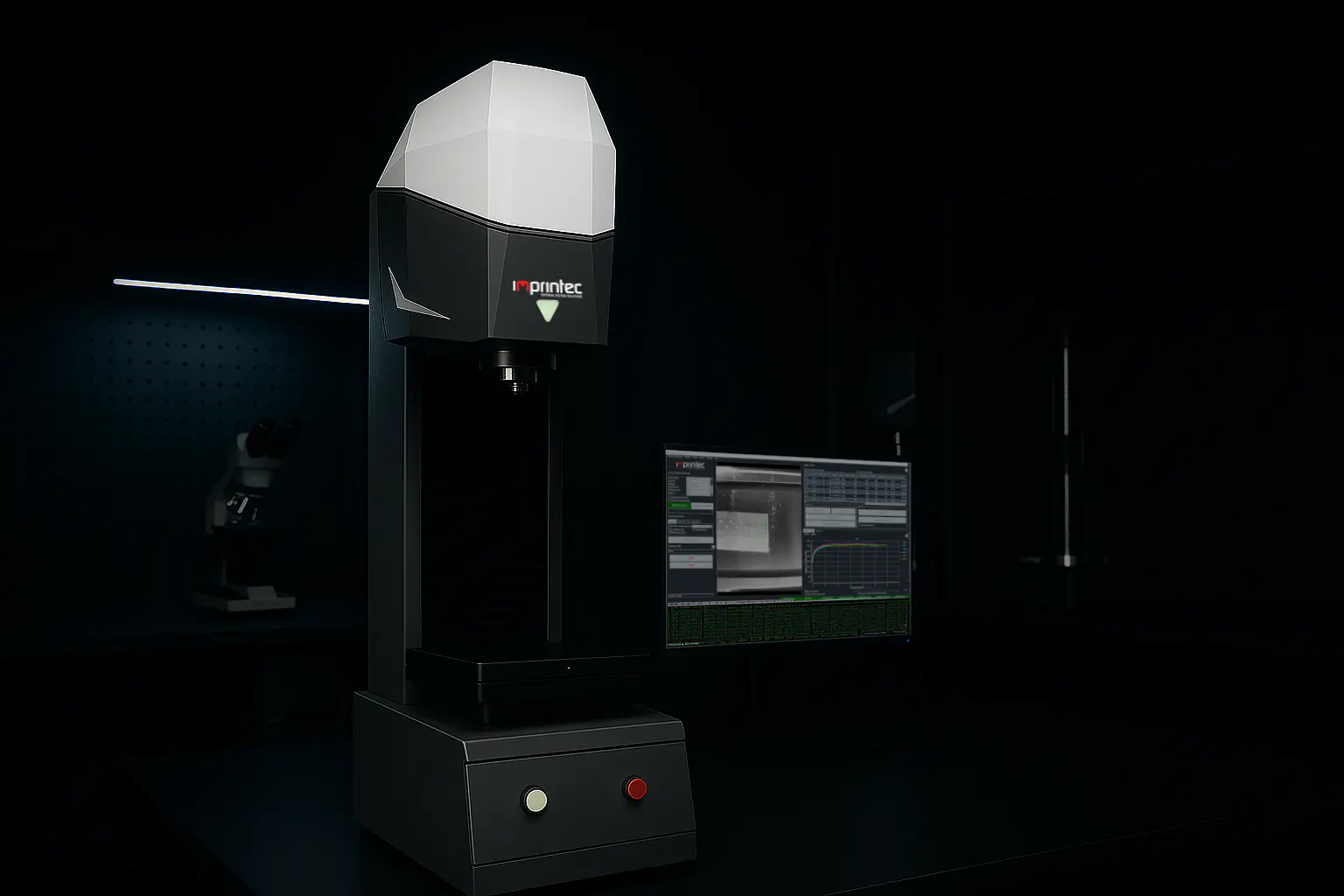

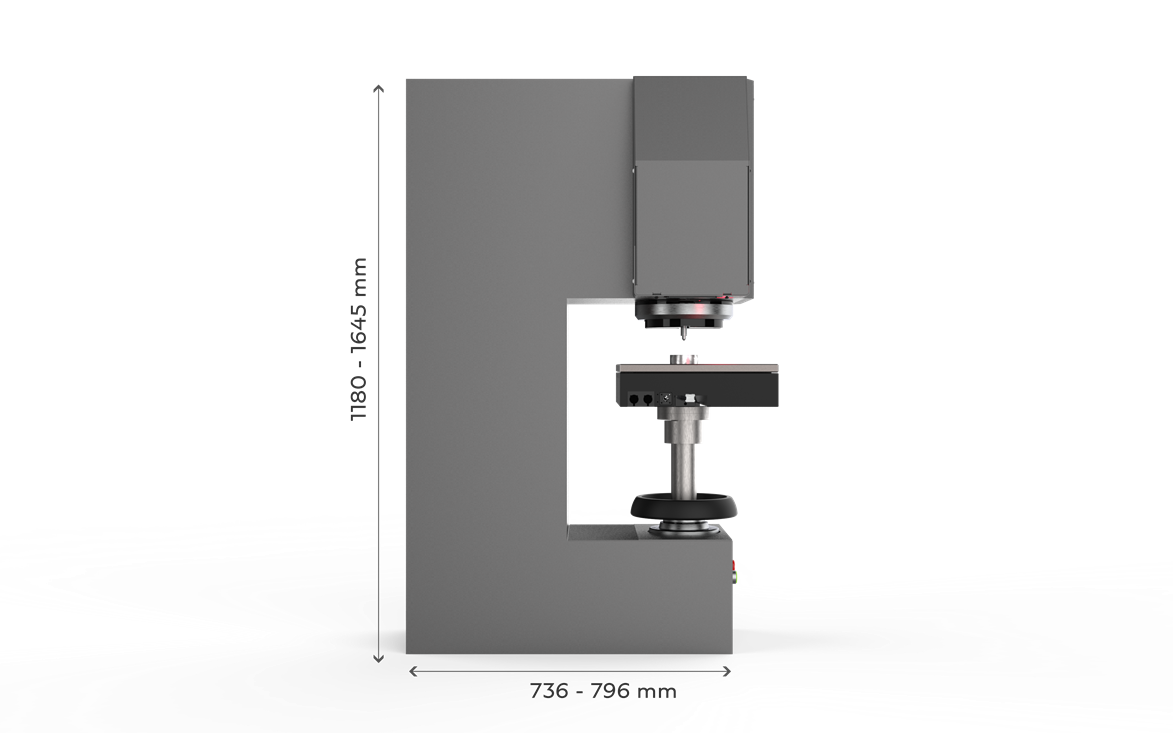

i3D® BVR
Dehngrenze RIp 0,2, Zugfestigkeit RIm und Duktilität aus Prüfeindrücken ermitteln mit der i3D® Technologie + klassische Härteprüfung nach Vickers, Rockwell und Brinell.
Die Erweiterung zur automatisierte Hochdurchsatzprüfung für mechanische Eigenschaften und klassische Härteprüfung im Makrobereich.
Demo anfragen Angebot anfragen

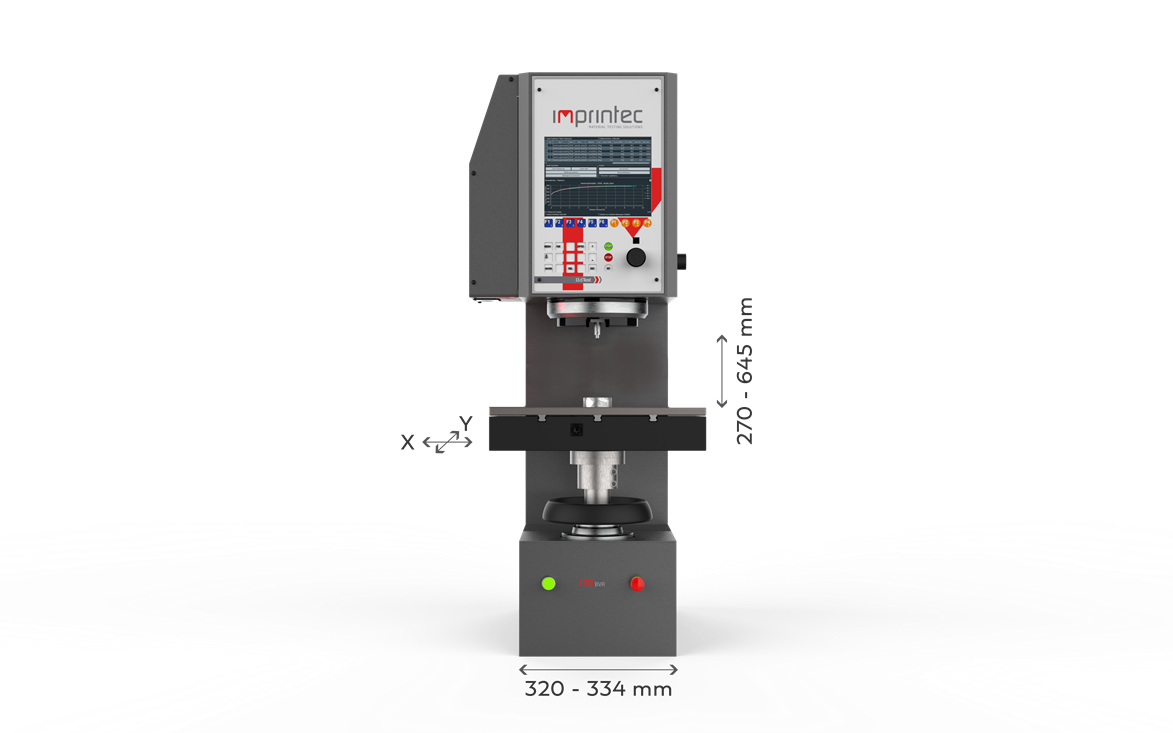

Vollautomatisierte Prüfabläufe dank XY-Kreuztisch und höhenverstellbarem Tisch in der Z-Achse.
Technische Funktionen des i3D® BVR
| Funktion | Beschreibung |
|---|---|
| Eindruckverfahren | Prüfung von metallischen Werkstoffen zur Ermittlung von RIp0,2 (Dehngrenze) und RIm (Zugfestigkeit) gemäß DIN SPEC 4864 – ohne Zugprobe |
| Messzeit (Standardmodus) | Ca. 72 Sekunden pro Messpunkt |
| Messzeit (Highspeed-Modus) | Optional: Highspeed-System für Messzeiten ab ca. 20 Sekunden pro Punkt |
| XY-Kreuztisch | Automatisierte Probenpositionierung im Rasterverfahren – ideal für Mehrpunktmessung und Bauteilanalysen |
| Übersichtskamera | Visuelle Erkennung und exakte Platzierung der Messpunkte für dokumentierbare Prüfergebnisse |
| Härteprüfung nach Brinell, Vickers und Rockwell | Universalhärteprüfmaschine mit dem integrierten System können Prüfungen nach Vickers, Brinell, Rockwell und Knoop normgerecht durchgeführt werden – bei Prüflasten von 0,2 bis 3000 kg. |
| 3D-Oberflächenmessung (optional) | Weißlichtinterferometrie für optische Höhenverläufe und Topografieanalysen |
Hauptfunktionen im Detail

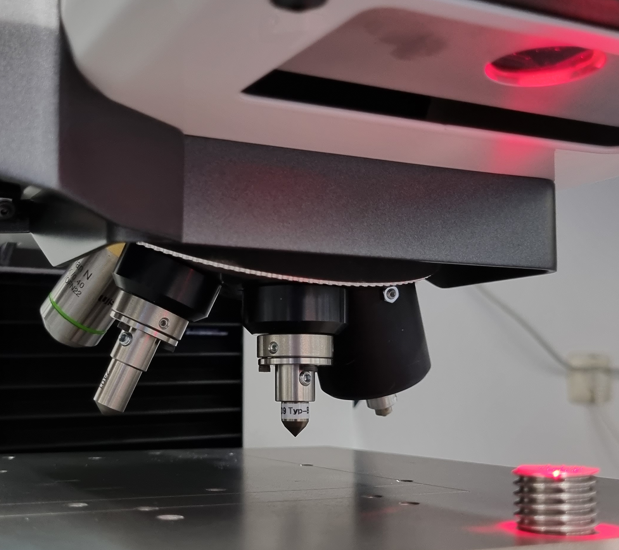

6-Fach Revolver
Automatische Prüfabläufe durch Revolver und entsprechende Auswahl von Objektiven und Prüfspitzen.

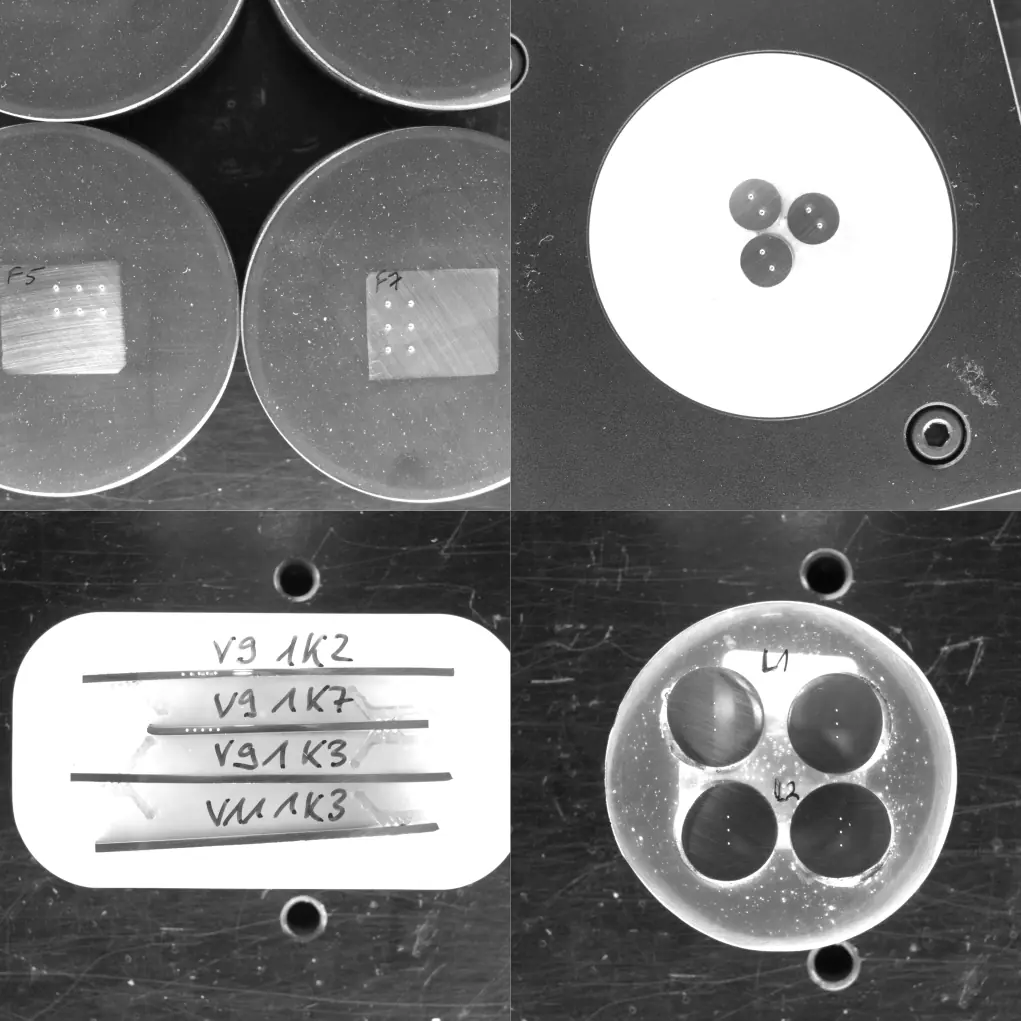

Übersichtskamera
Bildgestützte Auswahl und Kontrolle der Messpunkte – für optimale Reproduzierbarkeit.

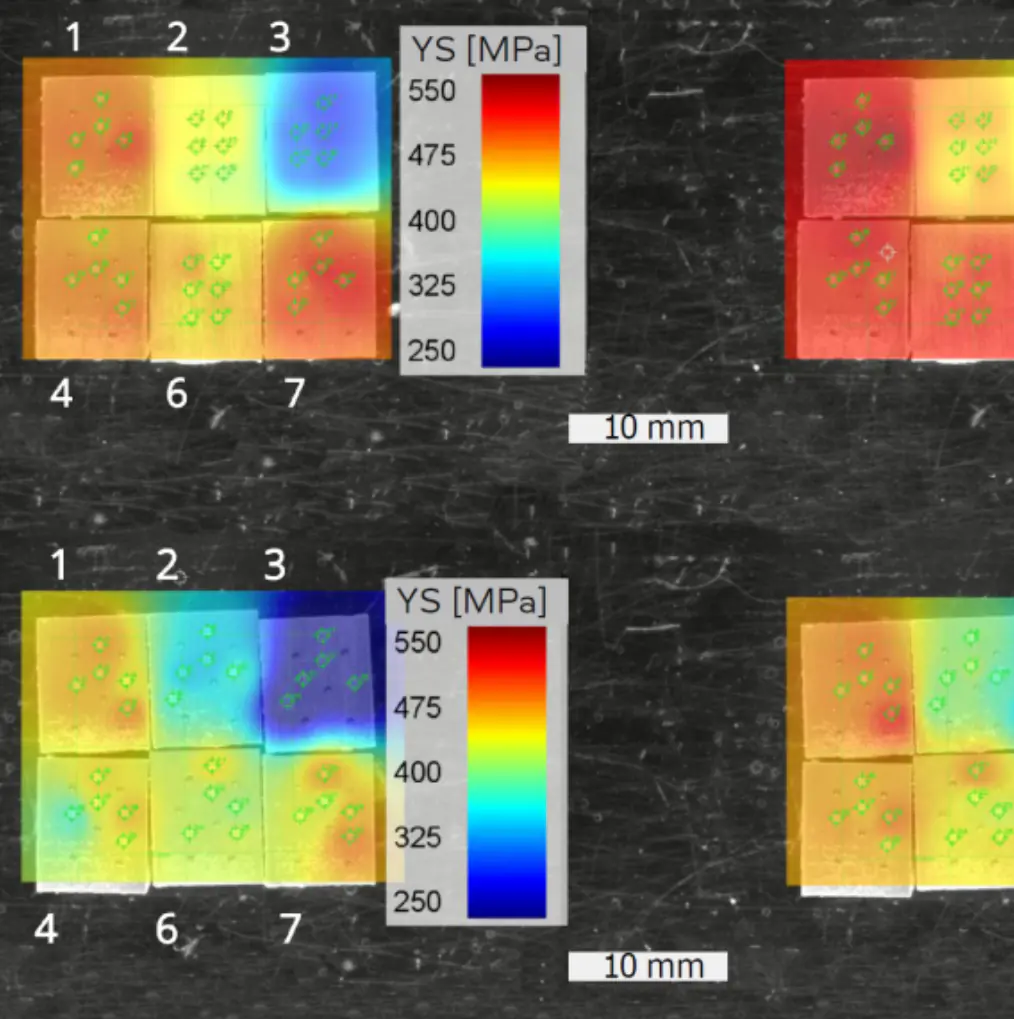

Multisample Screening
Vollautomatisierte Mehrpunktprüfung – ideal für Serienprüfungen, Gefüge- oder Prozessanalysen.

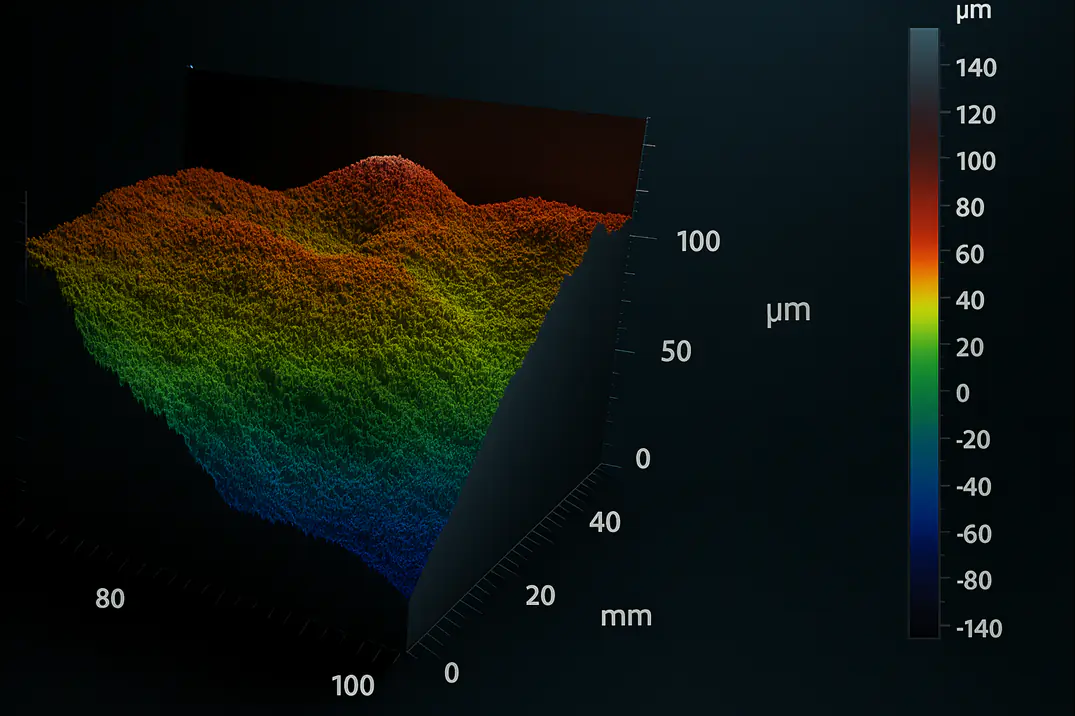

Optionale 3D-Messung
Weißlichtinterferometer für eigenständige, hochpräzise Oberflächenanalysen.

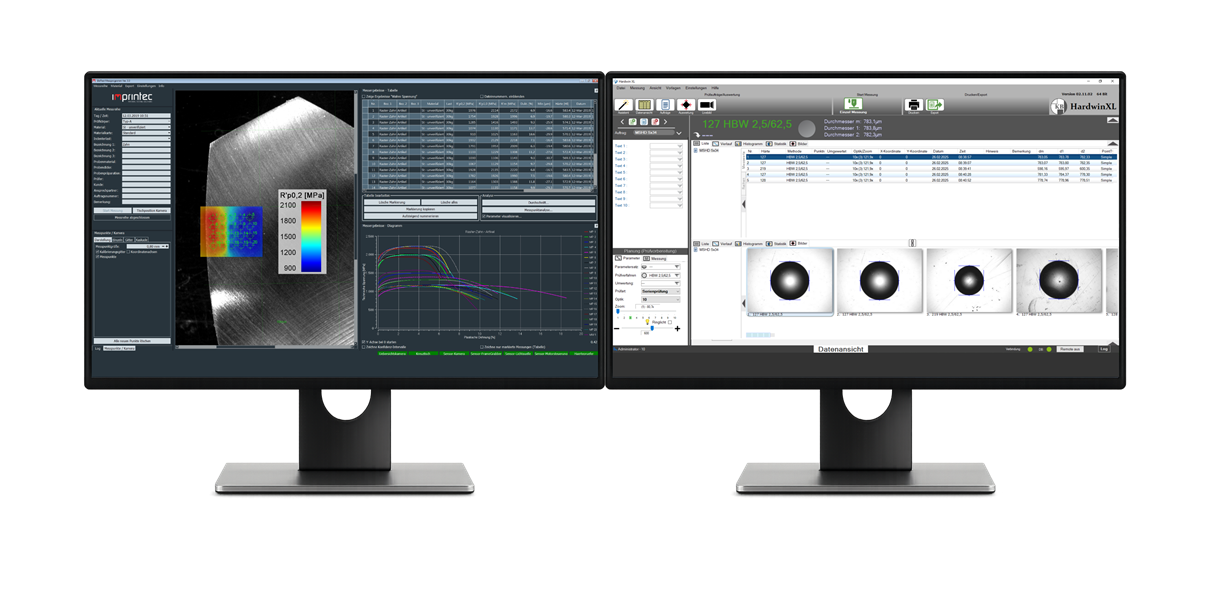

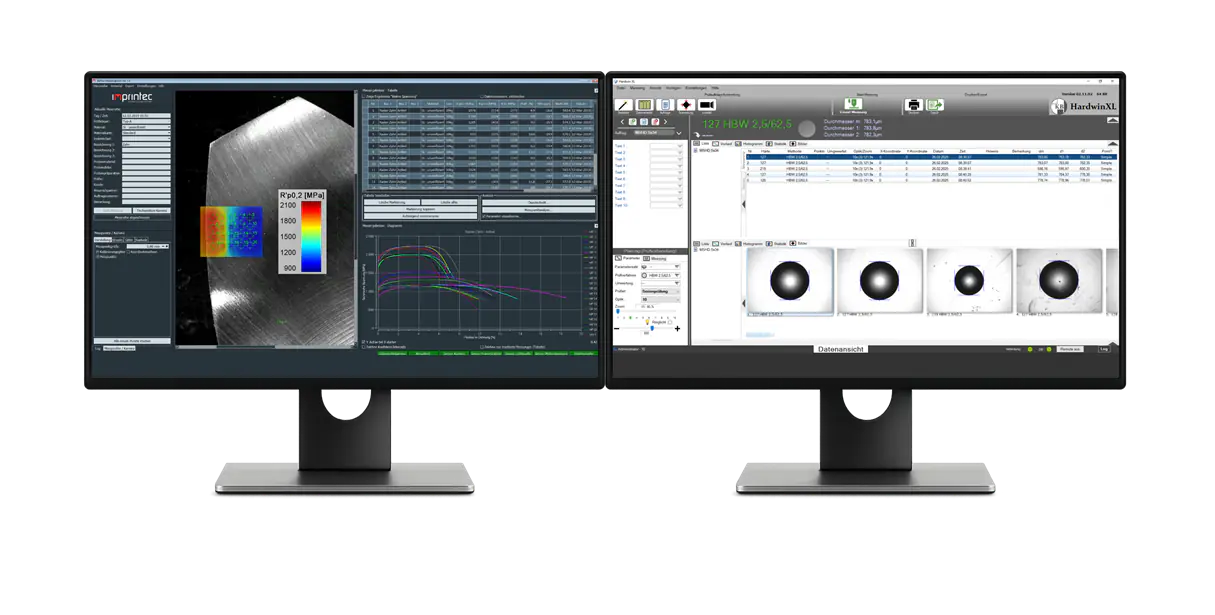

i3D® Software + Hardwin XL
i3D® in allen Imprintec Prüfgeräten. Inverse FEM-Berechnungsmodelle zur Charakterisierung von Spannungs-Dehnungskurven aus Prüfeindrücken sowie zweite Benutzeroberfläche für die klassische Härteprüfung.
Mehr zur inversen FEM Berechnung

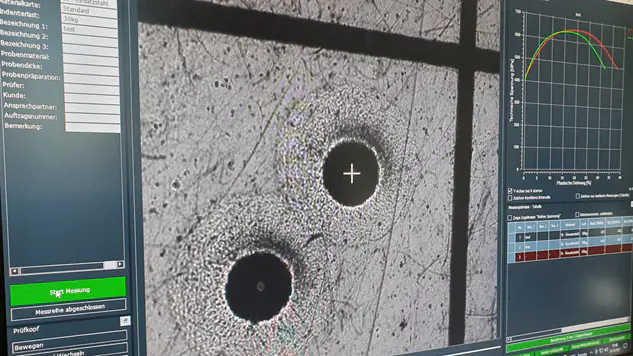

Inverse FEM-Berechnung – Schnelle Ermittlung mechanischer Kennwerte durch Prüfeindrücke
Das innovative Eindruckverfahren nach DIN SPEC 4864 ermöglicht eine zerstörungsarme, präzise und automatisierte Bestimmung von Dehngrenze (RIp0,2), Zugfestigkeit (RIm) und Fließkurven – ohne klassische Zugprobe. Dabei wird die dreidimensionale Geometrie des Prüfeindrucks optisch vermessen (inklusive Materialaufwurf). Anschließend wertet ein inverses Finite-Elemente-Modell den Eindruck aus und liefert innerhalb kürzester Zeit die relevanten Festigkeitskennwerte. Das spart aufwändige Probenpräparation und liefert lokal, schnell und direkt belastbare Materialdaten – ideal für kleinformatige Bauteile, strukturierte Werkstoffe oder serielle Analysen.
Mehr zur PrüftechnologieKlassische Härteprüfung integriert
Neben der innovativen i3D®-Technologie für Dehngrenze (RIp0,2) und Zugfestigkeit (RIm) bietet das Prüfgerät BVR die volle Funktionalität einer Universalhärteprüfmaschine. Mit dem integrierten System können Prüfungen nach Vickers, Brinell, Rockwell und Knoop normgerecht durchgeführt werden – bei Prüflasten von 0,2 bis 3000 kg.
Die Steuerung erfolgt über die Software KB Hardwin XL mit automatischer Auswertung, Autofokus und präziser Lichtregelung. Damit sind höchste Reproduzierbarkeit, schnelle Prüfabläufe und flexible Dokumentation in PDF, Excel oder SAP-Anbindung gewährleistet.
Details zur Beschaffung i3D® BVR
Lieferzeit
Aktuell ca. 17 Wochen nach Bestellung (ab Werk)
Geräteklassen
Neugeräte
Vertragsarten
Kauf (Einmalzahlung)
Leasing (flexibel vereinbar)
Optionale Module
3D-Oberflächenmessung per Weißlichtinterferometrie (WLI)
Superspeed-Modus (ca. 20 Sekunden Messzeit)
Softwarepakete
