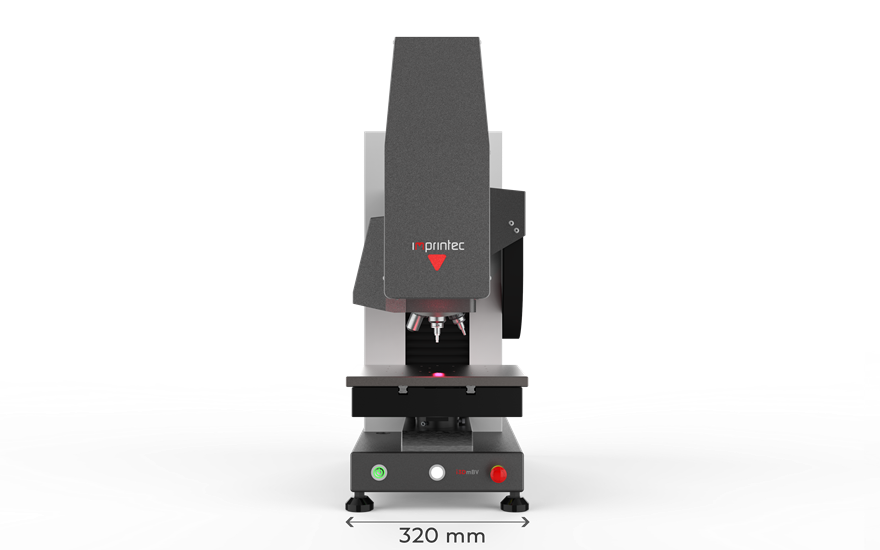

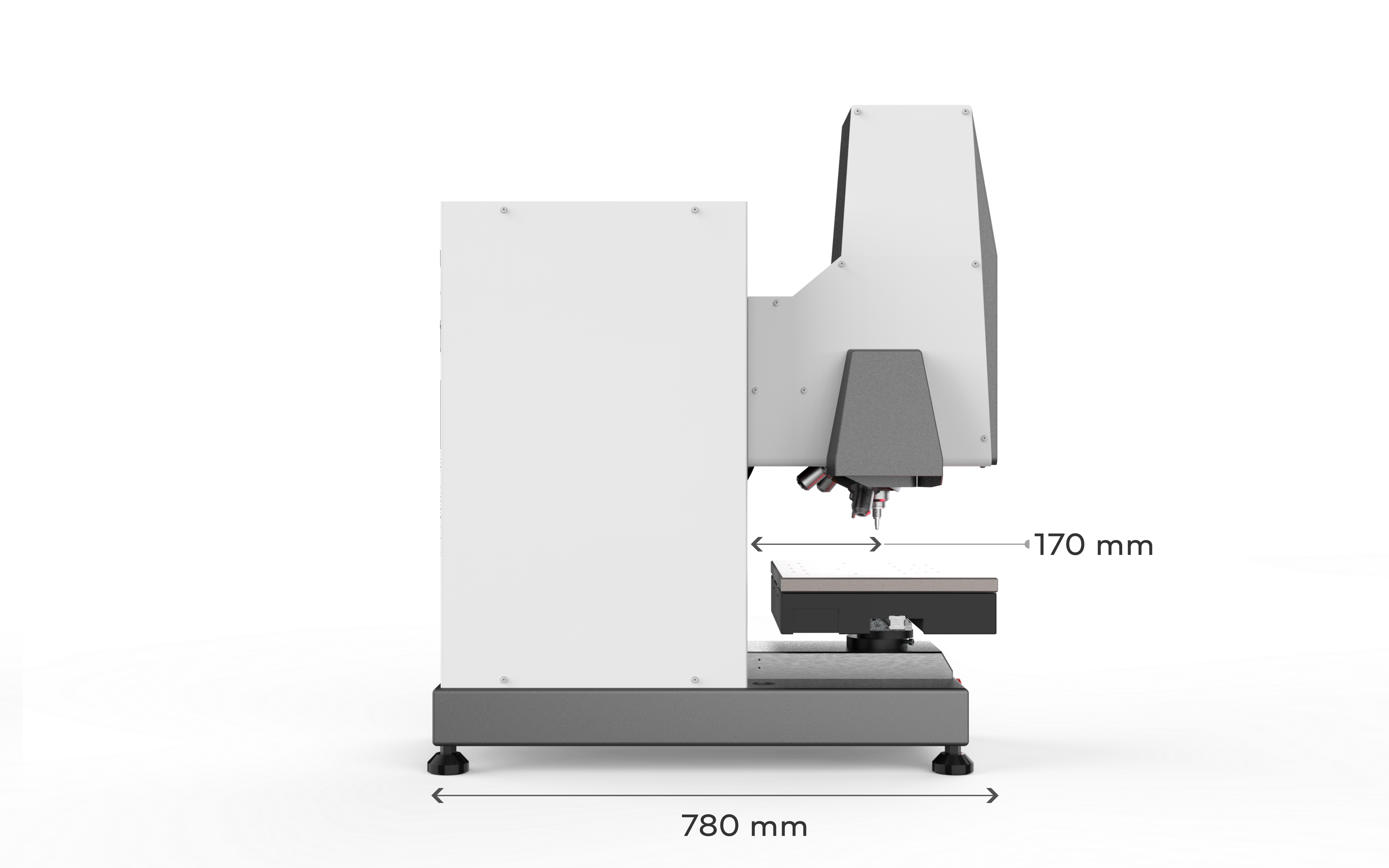

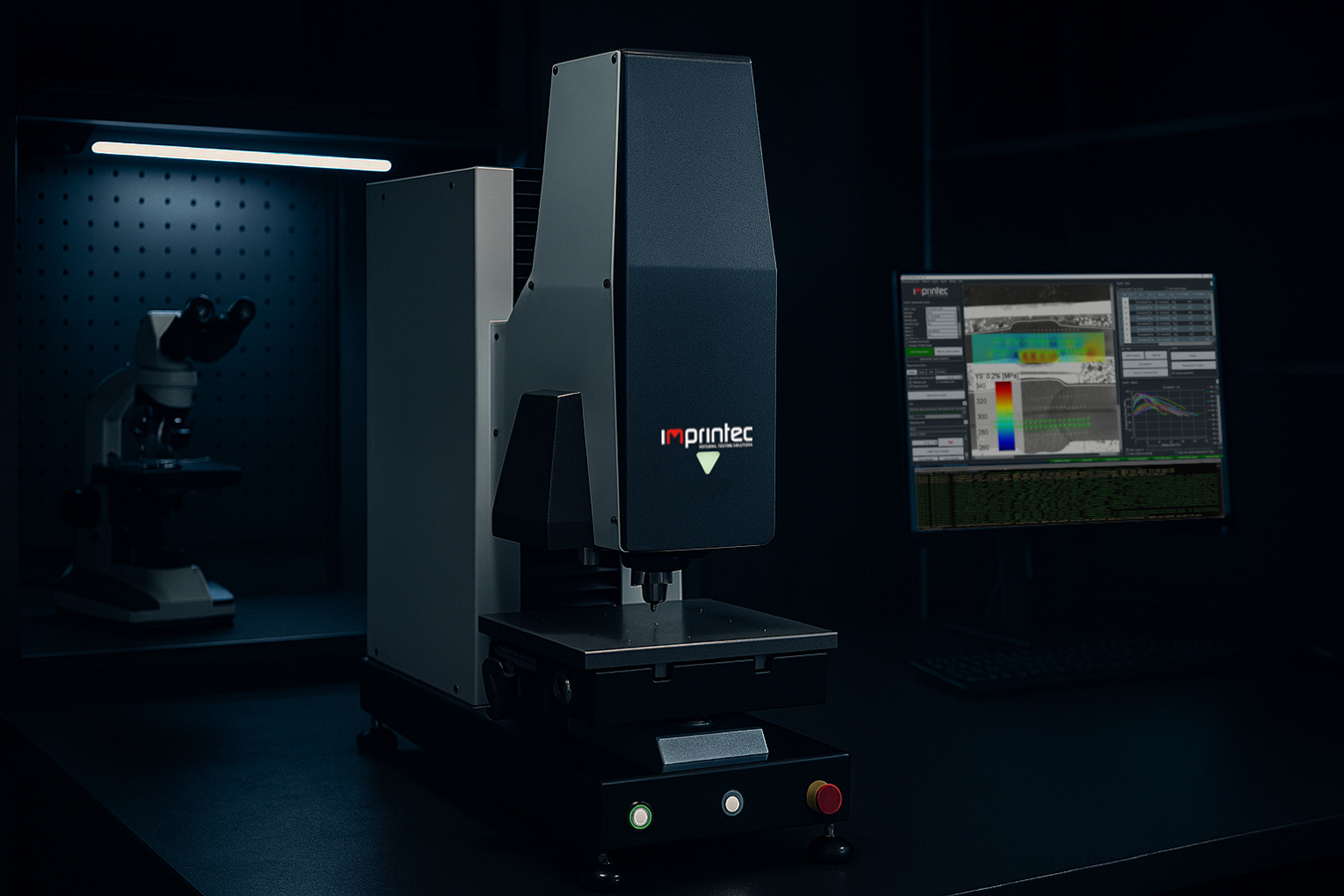

i3D^® mBV

Inverse FEM-Berechnung – Schnelle Ermittlung mechanischer Kennwerte durch Prüfeindrücke

Das innovative Eindruckverfahren nach DIN SPEC 4864 ermöglicht eine zerstörungsarme, präzise und automatisierte Bestimmung von Dehngrenze (R^I_p0,2), Zugfestigkeit (R^I_m) und Fließkurven – ohne klassische Zugprobe. Dabei nutzt das Verfahren einen kleinen Prüfeindruck, dessen dreidimensionale Geometrie (inklusive Materialaufwurf oder „pile‑up“) optisch vermessen wird. Anschließend wertet ein intelligenter Algorithmus auf Basis inverser Finite‑Elemente‑Modelle den Eindruck aus und liefert Ihnen innerhalb kürzester Zeit die relevanten Festigkeitskennwerte. Dank dieser Methode entfällt der aufwendige Schritt der Probenpräparation für Zugversuche. Stattdessen erhalten Sie lokal, schnell und direkt aussagekräftige Materialdaten – ideal für kleinformatige Bauteile, strukturierte Werkstoffe oder serielle Analysen. Dieser Ansatz ist nicht nur deutlich kosteneffizienter und zeitsparender, sondern eröffnet auch neue Anwendungsmöglichkeiten in Forschung, Entwicklung und Qualitätssicherung.

Klassische Härteprüfung integriert

Neben der innovativen i3D^®-Technologie für Dehngrenze (R^I_p0,2) und Zugfestigkeit (R^I_m) bietet die i3D^® mBV die komplette Funktionalität einer Universalhärteprüfmaschine.

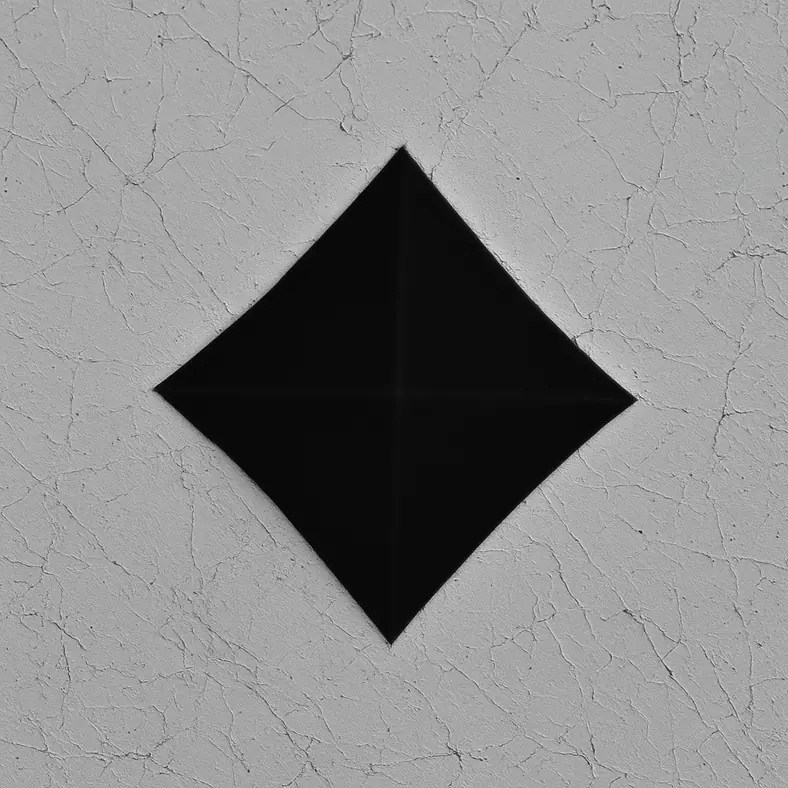

Mit Prüflasten von 0,001 bis 62,5 kgf und automatischem 6-fach Revolver können Prüfungen nach Vickers, Brinell, Knoop und Rockwell normgerecht durchgeführt werden. Autofokus, automatische Lichtregelung und motorisierte XY-Tische ermöglichen hochpräzise und reproduzierbare Ergebnisse – auch bei Serienmessungen.

Die Steuerung erfolgt über die Software KB Hardwin XL, die automatische Auswertung, Datenexport und Berichte in PDF/Excel unterstützt und so nahtlos in QS-Prozesse integrierbar ist.
