Live-Ansicht
Die integrierte Kamera erlaubt eine bildgestützte Positionierung der MEsspunkte auf der Proben.
i3D® WLI ECO
Jetzt entdecken
Imprintec - Material Testing Solutions.

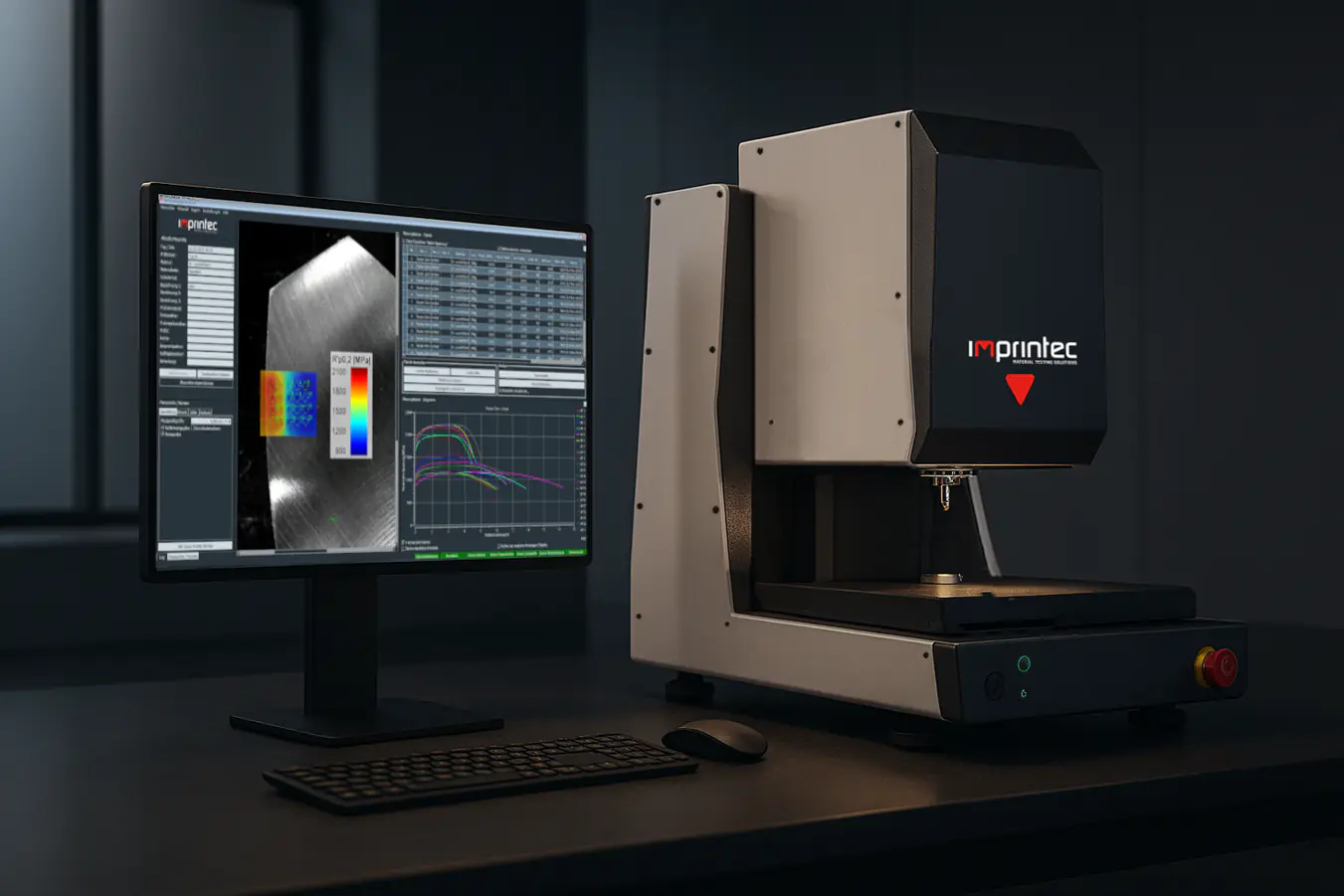

i3D® WLI ECO
Dehngrenze RIp 0,2, Zugfestigkeit RIm und Duktilität aus Prüfeindrücken – i3D®
Halbautomatisierte Prüfung zur schnellen Analyse von mechanischen Eigenschaften – ideal für die schnelle Charakterisierung von Festigkeitswerten ohne Zugprobe.
Demo anfragen Angebot anfragen
Automatisierte Prüfabläufe dank integrierter i3D® Prüftechnologie (exkl. XY-Kreuztisch ).
Technische Funktionen des i3D® WLI ECO
| Funktion | Beschreibung |
|---|---|
| Eindruckverfahren | Prüfung von metallischen Werkstoffen zur Ermittlung von RIp0,2 Dehngrenze und RIm Zugfestigkeit gemäß DIN SPEC 4864 – ohne Zugprobe |
| Messzeit (Standardmodus) | Ca. 72 Sekunden pro Messpunkt |
| Messzeit (Highspeed-Modus) | Optional: Superspeed-System für Messzeiten ab ca. 20 Sekunden pro Punkt |
| Übersichtskamera aus dem WLI (5mm x 5mm) | Visuelle Erkennung und exakte Platzierung der Messpunkte |
| 3D-Oberflächenmessung (optional) | Weißlichtinterferometrie für optische Höhenverläufe und Topografieanalysen |
| Manueller XY-Kreuztisch (optional) | Positionierhilfe von Proben durch manuellen Kreuztisch mit Mikrometerschrauben. |
Hauptfunktionen im Detail
Optionale 3D-Messung
Hochpräzises Weißlichtinterferometer wird freigeschaltet zur eigenständigen Nutzung.

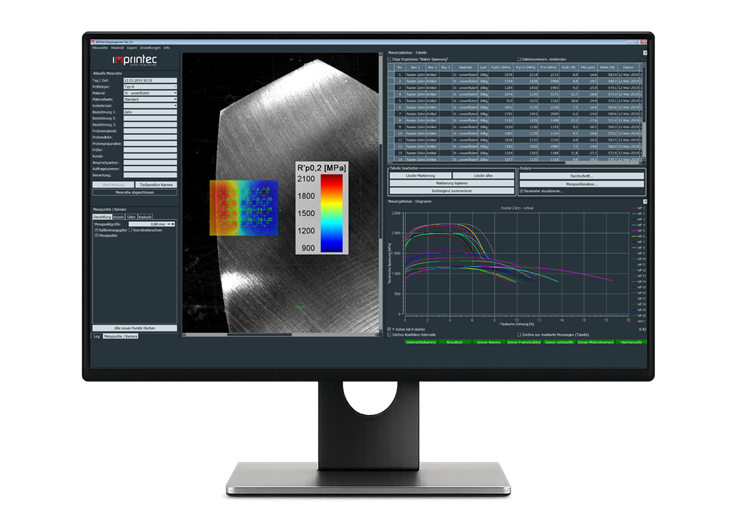

i3D® Software
i3D® in allen Imprintec Prüfgeräten. Inverse FEM‑Berechnungsmodelle zur Charakterisierung von Spannungs‑Dehnungskurven aus Prüfeindrücken.
Mehr zur inversen FEM Berechnung
Inverse FEM‑Berechnung – Schnelle Ermittlung mechanischer Kennwerte durch Prüfeindrücke
Das innovative Eindruckverfahren nach DIN SPEC 4864 ermöglicht eine zerstörungsarme, präzise und automatisierte Bestimmung von Dehngrenze (RIp0,2), Zugfestigkeit (RIm) und Fließkurven – ohne klassische Zugprobe. Dabei nutzt das Verfahren einen kleinen Prüfeindruck, dessen dreidimensionale Geometrie (inklusive Materialaufwurf oder „pile‑up“) optisch vermessen wird. Anschließend wertet ein intelligenter Algorithmus auf Basis inverser Finite‑Elemente‑Modelle den Eindruck aus und liefert Ihnen innerhalb kürzester Zeit die relevanten Festigkeitskennwerte. Dank dieser Methode entfällt der aufwendige Schritt der Probenpräparation für Zugversuche. Stattdessen erhalten Sie lokal, schnell und direkt aussagekräftige Materialdaten – ideal für kleinformatige Bauteile, strukturierte Werkstoffe oder serielle Analysen. Dieser Ansatz ist nicht nur deutlich kosteneffizienter und zeitsparender, sondern eröffnet auch neue Anwendungsmöglichkeiten in Forschung, Entwicklung und Qualitätssicherung.
Mehr zur PrüftechnologieDetails zur Beschaffung i3D® WLI ECO
Lieferzeit
Aktuell ca. 9 Wochen nach Bestellung (ab Werk)
Geräteklassen
Neugeräte
Vertragsarten
Kauf (Einmalzahlung)
Leasing (flexibel vereinbar)
Optionale Module
3D-Oberflächenmessung per Weißlichtinterferometrie (WLI)
Superspeed-Modus (ca. 20 Sekunden Messzeit)
Softwarepakete
Upgrade auf vollautomatische PRO Version
